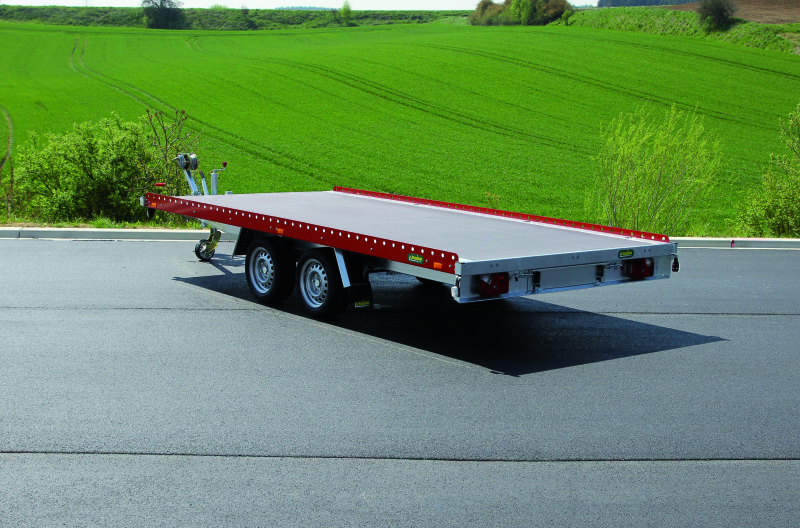

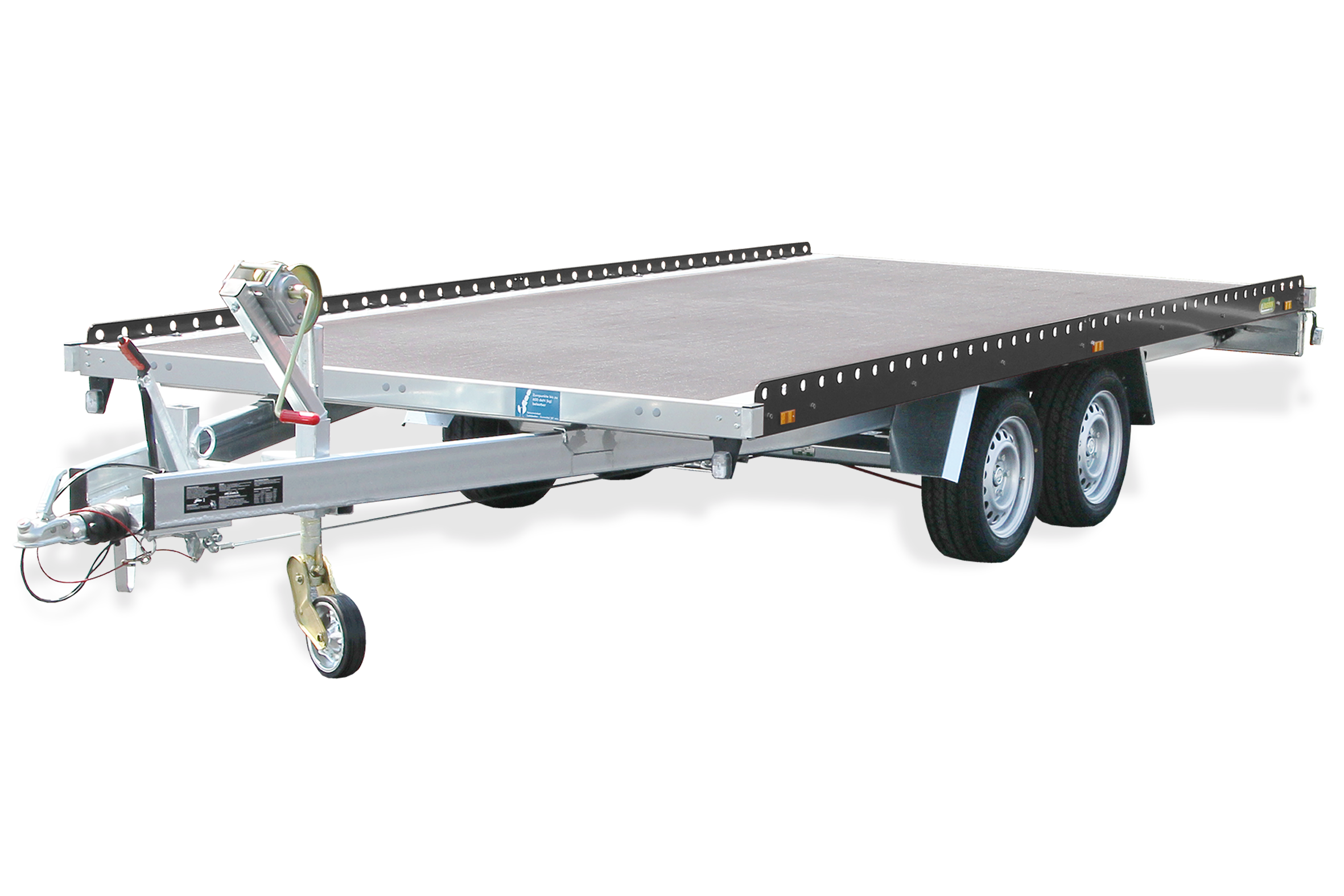

Fahrzeugtransporter - Modell UF 4220-30-13

Rahmen

Verwindungssteifes Längsträgerfahrgestell für hohe Spurtreue

Geschlossenes, komplett verschweißtes und feuerverzinktes Stahlrahmenprofil für optimale Stabilität

Stützrad

Verstärktes, an einer separaten Quertraverse montiertes Automatikstützrad mit einer Tragkraft von 500 kg für sicheres Abstellen des Anhängers

Rangiergriff für einfaches Handling

Aufbau

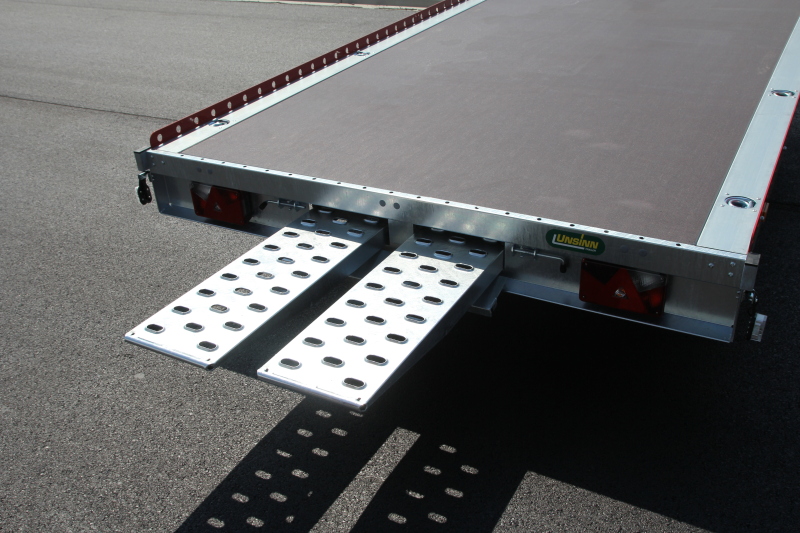

Schienenhalterung unter der Ladefläche montiert

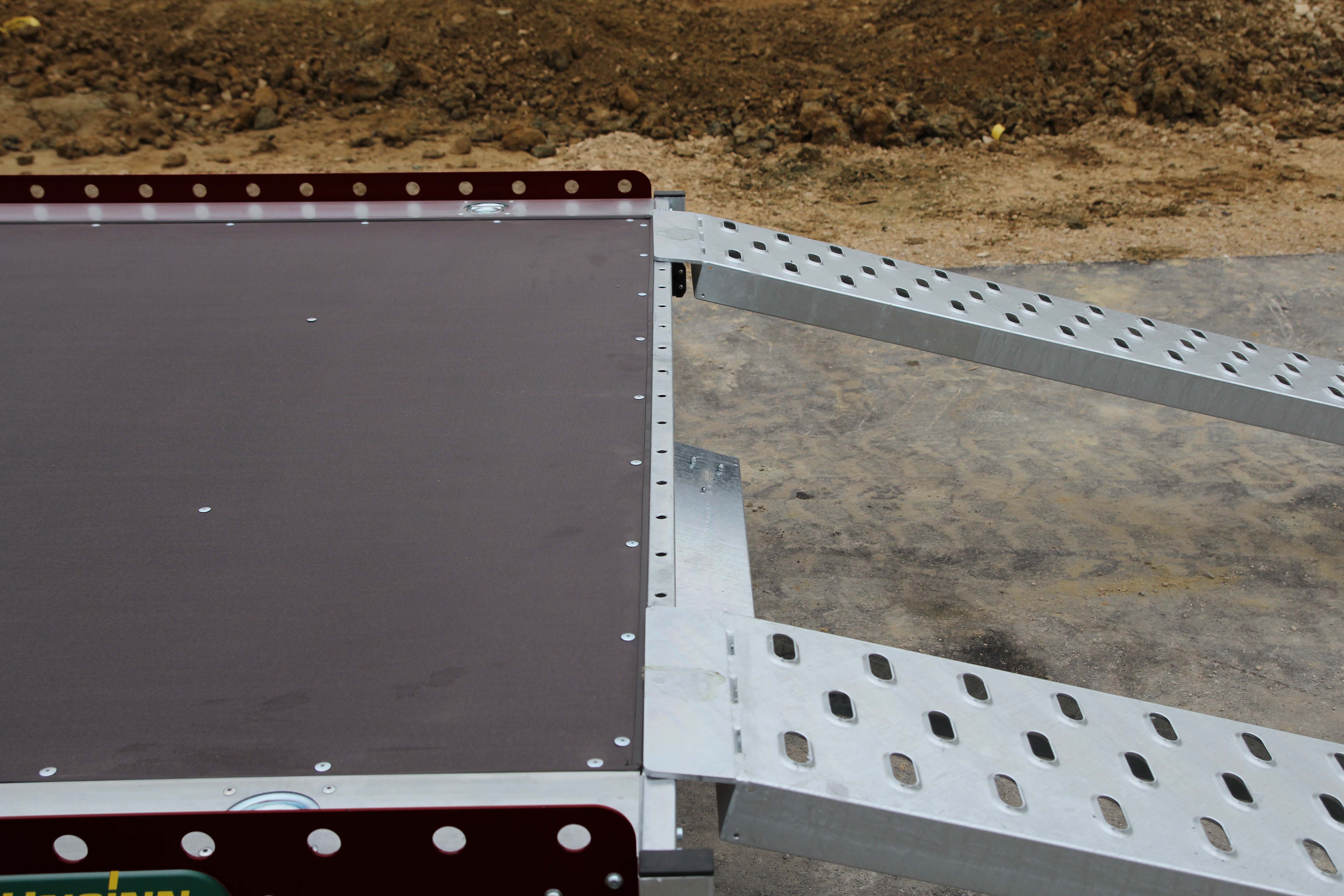

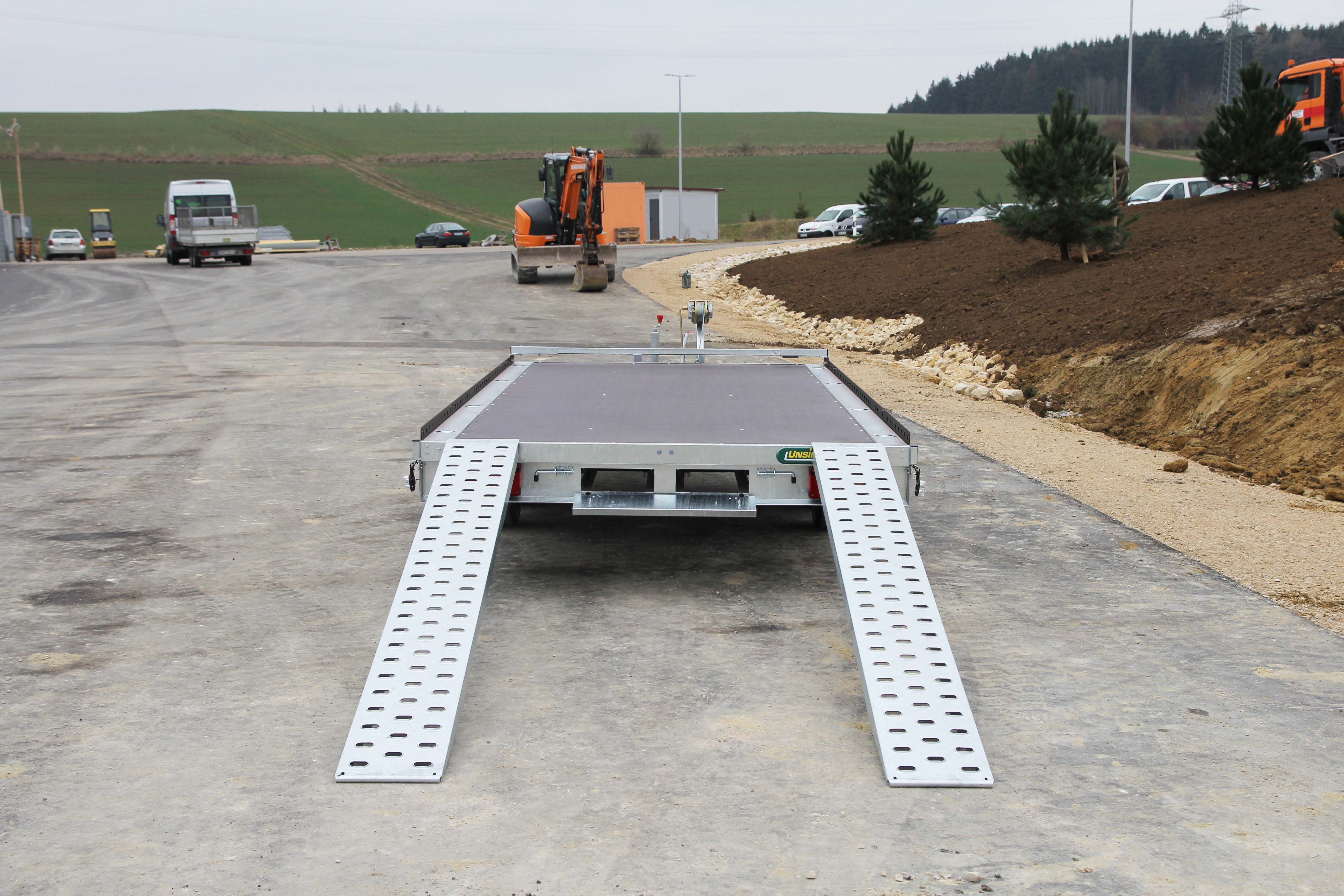

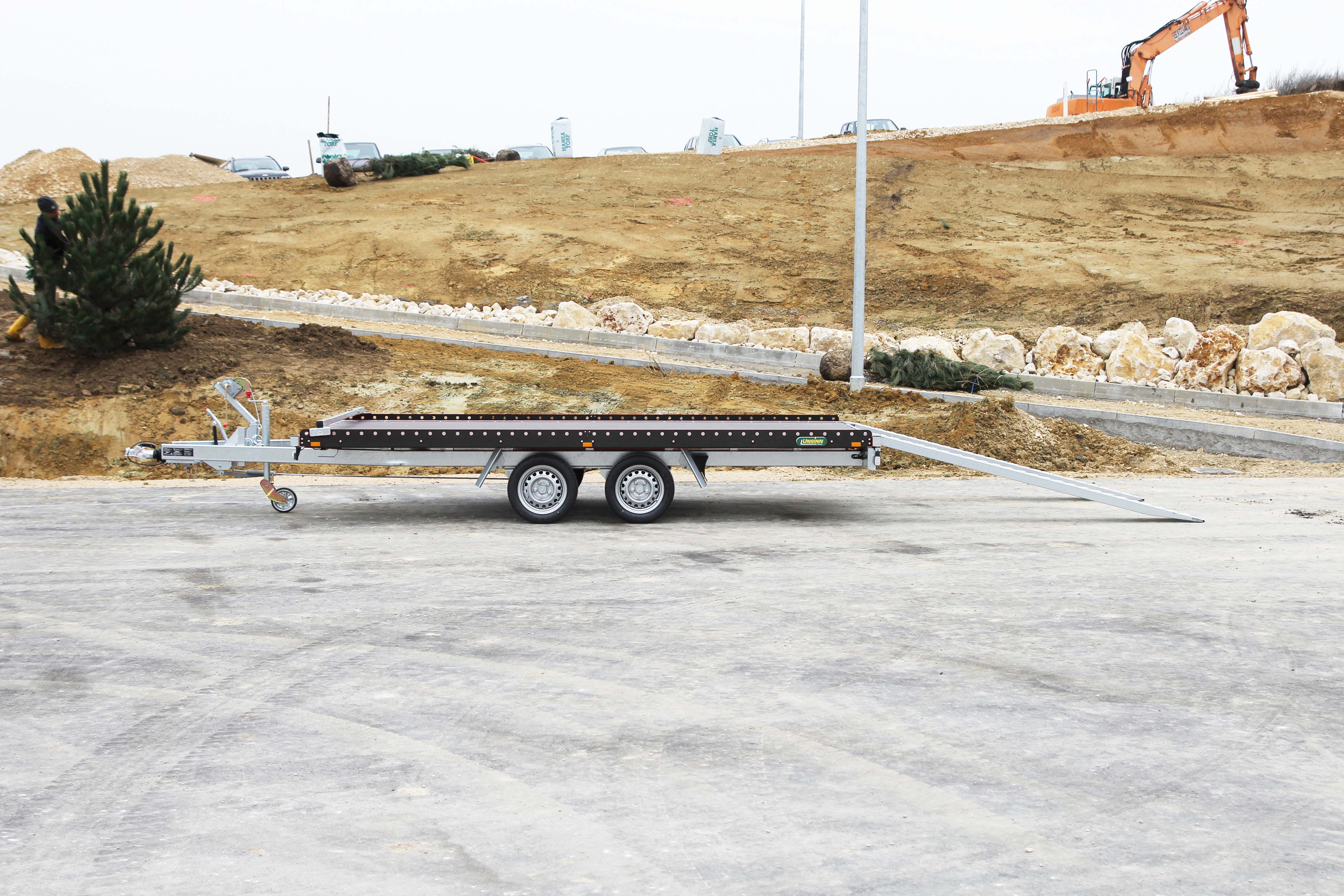

Zwei Auffahrschienen aus Stahl mit einer max. Tragkraft von 2900 kg / Paar, Länge: ca. 2625 mm, Breite: ca. 300 mm

Seilwindenbock und Handseilwinde mit 900 kg Zugkraft lose beigelegt für sicheres Beladen

Ein Paar stabile Fallstützen heckseitig montiert

Auffahrschienen-Abrutschsicherung am Fahrzeugheck

Ladungssicherung

Seitenschürzen pulverbeschichtet in Schwarzgrau (RAL 7021) zur Ladungssicherung

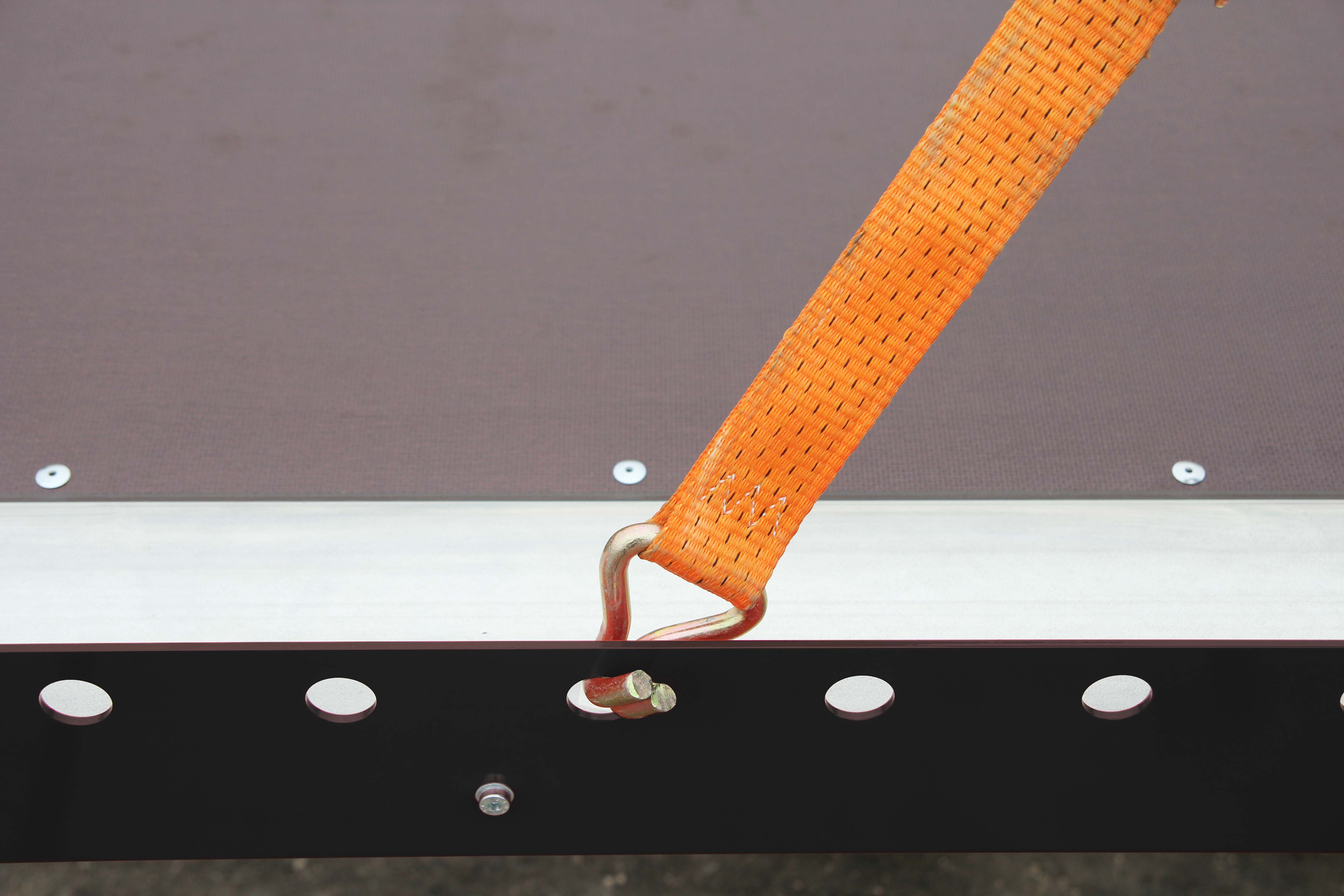

Zurrpunkte in der Seitenschürze jeweils mit bis zu 400 daN (kg) belastbar

8 klappbare Zurrmulden, im Bodenrahmenprofil versenkt montiert

Zurrmulden mit jeweils bis zu 600 daN (kg) belastbar und DEKRA zertifiziert

Ladefläche

Mehrfach verleimte, rutschhemmende und wasserfeste Siebdruckplatte (18 mm)

Durchgehend (= ohne Stoß), in das Bodenrahmenprofil eingelassen für mehr Stabilität und Langlebigkeit

Elektrik

Beleuchtung mit 13-poligem Stecker und geschützt montierten Rückleuchten für lange und sichere Funktion der elektrischen Komponenten

Kabelführung in den Längsholmen des Fahrgestells —> Schutz vor äußeren Einflüssen, daher besonders langlebig

Downloads

Möglichkeiten

Videos

zur Übersicht

Sie haben noch Fragen?

Patric Wischnewski

Franz Weidenhiller

	1 16 63 DIN-Zugöse zusätzlich zur Kugelkupplung, lose beigelegt
	1 16 60 Zuheinrichtung mit DIN-Zugöse, Ausführung bis 3000 kg
	1 16 61 Zugeinrichtung mit DIN-Zugöse, Ausführung 3500 kg
	1 16 57 Höhenverstellbare Zugdeichsel mit Kugelkupplung, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)
	1 16 76 Höhenverstellbare Zugdeichsel mit Kugelkupplung, DIN-Zugöse lose beigelegt, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)
	1 16 58 Höhenverstellbare Zugdeichsel mit DIN-Zugöse, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)
	1 16 55 Schwerlast-Stützrad vollautomatisch, mit Stahlfelge und Vollgummibereifung, Traglast 800 kg
	1 16 54 Stoßdämpfer inkl. Halterung für 100 km/h-Zulassung, Tandem / 2-achsig
	515801 Nachrüstset Stoßdämpfer für 100 km/h-Zulassung je Achse für Achsausführung 1000 kg-1500 kg
	524736 Nachrüstset Stoßdämpfer für 100 km/h-Zulassung je Achse für Achsausführung 1800 kg
	1 16 72 Diebstahlsicherung für Kugelkupplung, Ausführung bis 2600 kg, lose beigelegt
	1 26 02 Diebstahlsicherung für Kugelkupplung, Ausführung ab 3000 kg, lose beigelegt

	1 18 23 Siebdruckplatte mit Aluminium-Riffelblech belegt, IL x IB 4260 x 2040 mm
	1 21 50 Bordwände aus eloxiertem Aluminium 300 mm, vierseitig, UNSINN-Profil, IL x IB 4260 x 2040 mm anstelle Seitenschürzen
	1 21 53 Bordwandprofil aus Aluminium 300 mm, UNSINN-Profil in Sonderfarbe (RAL) pulverbeschichtet, Einfassungen Aluminium eloxiert, IL x IB 4260 x 2040 mm
	519218 Grundbordwandsatz 300 hoch, 4-seitig mit versenkten Verschlüssen, lose beigelegt
	1 18 35 6 zusätzliche Zurrmulden versenkt im Bodenrahmenprofil montiert (maximale Anzahl)
	1 35 20 Radstopper, IB 2040 mm, lose beigelegt
	1 20 99 Radsicherungsgurt, lose beigelegt

	1 21 00 Ersatzradhalter unter der Ladefläche in Fahrtrichtung rechts montiert
	1 16 68 Ersatzradhalter an der Stirnbordwand montiert, in Fahrtrichtung rechts
	1 16 69 Ersatzrad 195/50 R13C
	1 16 67 UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung links, Innenmaß L x B x H 430 x 180 x 188 mm
	1 16 66 UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung rechts, Innenmaß L x B x H 430 x 180 x 188 mm
	524052 UNSINN Werkzeugkiste L x B x H 430 x 180 x 188 mm, inkl. Montagematerial für die Montage unter der Ladefläche, lose beigelegt
	1 16 25 Unterlegkeile aus Stahl anstelle Kunststoff (nur bei 3.500 zul. Gesamtgewicht)
	1 16 22 Netz- und Planenleiste, pulverbeschichtet in Schwarzgrau (RAL 7021), IL x IB 4260 x 2040 mm
	1 16 16 Gewebenetz schwarz, IL x IB 4260 x 2040 mm, lose beigelegt
	1 16 07 Flachplane in Planenfarbe nach Farbkarte, IL x IB 4260 x 2040 mm, mit Gummiseil, inkl. Montagematerial, lose beigelegt
	1 16 10 Querstrebe für Flachplane, IB 2040 mm, lose beigelegt

	1 35 39 Montage Planenaufbau
	1 28 36 Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1300 mm Durchladehöhe: 1600 mm, bei Bordwänden 300 mm 1650 mm, bei Bordwänden 350 mm 1700 mm, bei Bordwänden 400 mm, lose beigelegt
	1 28 37 Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1500 mm Durchladehöhe: 1800 mm, bei Bordwänden 300 mm 1850 mm, bei Bordwänden 350 mm 1900 mm, bei Bordwänden 400 mm, lose beigelegt
	1 28 38 Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1700 mm Durchladehöhe: 2000 mm, bei Bordwänden 300 mm 2050 mm, bei Bordwänden 350 mm 2100 mm, bei Bordwänden 400 mm, lose beigelegt
	1 14 92 Planenaufbau mit Stahlgestell inkl. Hochplane in Hellgrau, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, inkl. Montagematerial, Gestellhöhe 1500 mm Durchladehöhe: 1800 mm, bei Bordwänden 300 mm, lose beigelegt
	1 15 97 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1250 mm Durchladehöhe: 1250 mm, ohne Bordwände 1550 mm, bei Bordwänden 300 mm 1600 mm, bei Bordwänden 350 mm 1650 mm, bei Bordwänden 400 mm, lose beigelegt
	1 15 98 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1450 mm Durchladehöhe: 1450 mm, ohne Bordwände 1750 mm, bei Bordwänden 300 mm 1800 mm, bei Bordwänden 350 mm 1850 mm, bei Bordwänden 400 mm, lose beigelegt
	1 15 99 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1650 mm Durchladehöhe: 1650 mm, ohne Bordwände 1950 mm, bei Bordwänden 300 mm 2000 mm, bei Bordwänden 350 mm 2050 mm, bei Bordwänden 400 mm, lose beigelegt
	1 16 00 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1850 mm Durchladehöhe: 1850 mm, ohne Bordwände 2150 mm, bei Bordwänden 300 mm 2200 mm, bei Bordwänden 350 mm 2250 mm, bei Bordwänden 400 mm, lose beigelegt
	1 28 41 Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, Planenverstärkung, IL x IB 4260 x 2040 mm, Gestellhöhe 2050 mm Durchladehöhe: 2050 mm, ohne Bordwände 2350 mm, bei Bordwänden 300 mm 2400 mm, bei Bordwänden 350 mm 2450 mm, bei Bordwänden 400 mm, lose beigelegt
	1 29 72 Aufrollriemen für Hochplane, heckseitig (Serie bei Plane)
	1 09 37 Aufrollriemen für Hochplane, vierseitig, IL 4260 mm
	1 16 51 Aufrollfeder für Hochplane, heckseitig
	1 20 67 Planenfenster stirnseitig 500 x 500 mm, mit Klettverschluss, für Seilwindendurchführung
	1 26 91 Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 4260 x 2040 / 4260 x 2000 mm, zweireihig
	1 26 92 Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 4260 x 2040 / 4260 x 2000 mm, dreireihig
	1 16 49 Planenaufbau mit Aluminiumgestell vorne abgeschrägt 45°, 500 x 500 mm
	1 29 40 Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 4260 mm, bis Gestellhöhe 1450 mm
	1 29 41 Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 4260 mm, ab Gestellhöhe 1650 mm
	1 29 56 Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 4260 mm, bis Gestellhöhe 1450 mm
	1 29 57 Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 4260 mm, ab Gestellhöhe 1650 mm
	1 16 36 Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 4185 x 1250 mm
	1 16 37 Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 4185 x 1450 mm
	1 16 38 Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 4185 x 1650 mm
	1 16 46 Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 4185 x 1250 mm
	1 16 47 Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 4185 x 1450 mm
	1 16 48 Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 4185 x 1650 mm
